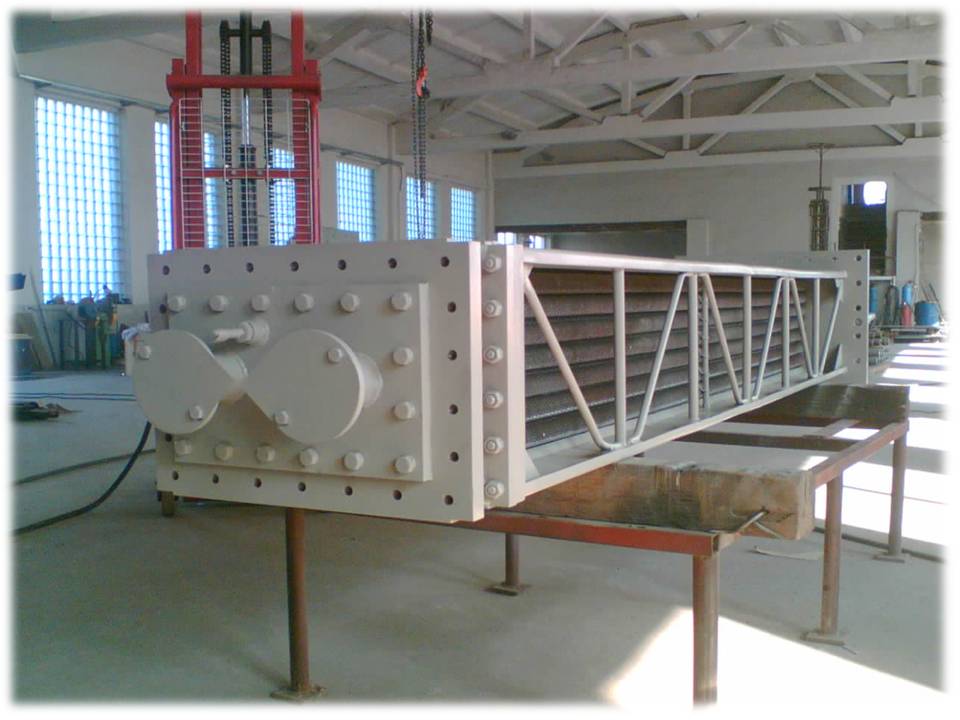

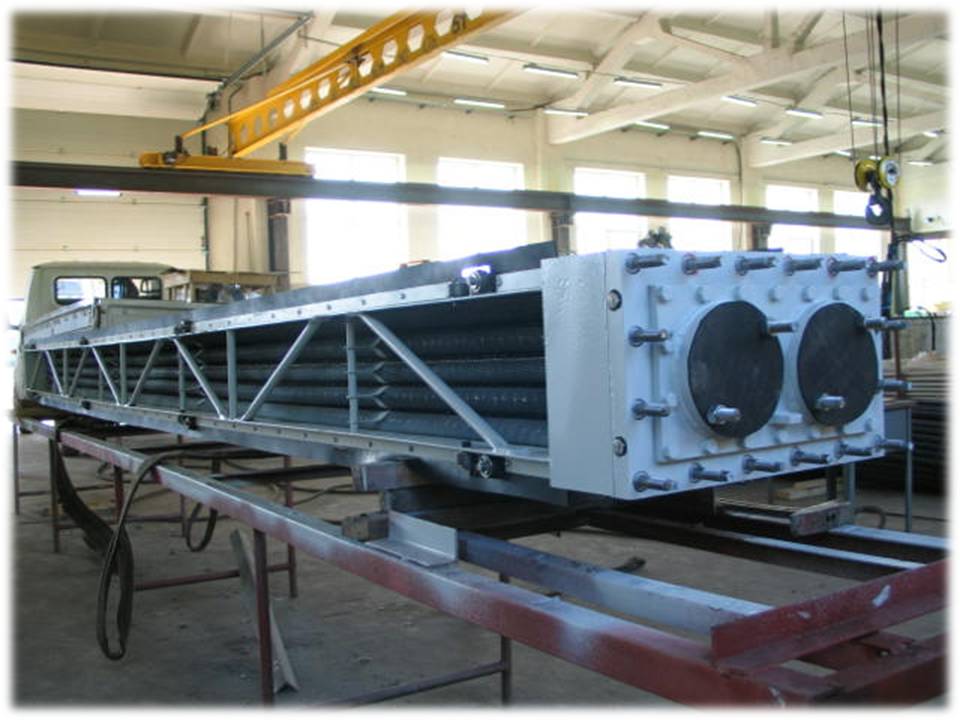

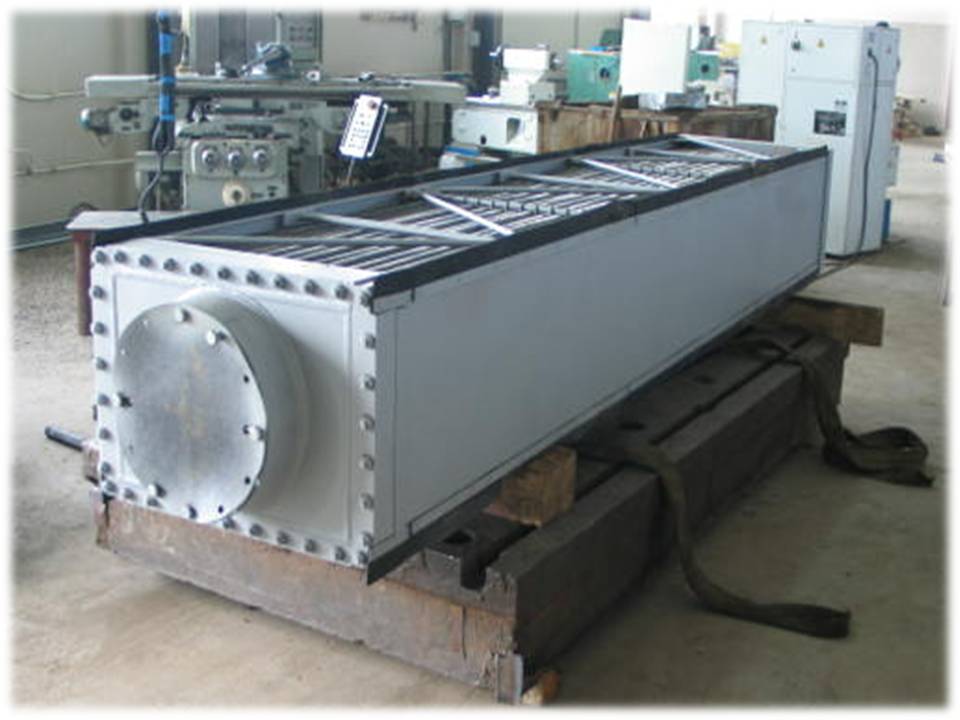

Газоохладители ГО, ОГП, ОГПФ, ОТ

  Мы предлагает Вам проектирование, изготовление и поставку газоохладителей типа  ГО, ОГП, ОГПФ, ОГТ, ОТ,  предназначеных для охлаждения водой водорода, циркулирующего в замкнутых системах охлаждения турбогенераторов ТВ, ТВС, ТГВ, ТВВ, ТВФ,  синхронных компенсаторов типа КСВ и электрических машин общего назначения.

  Во время работы генераторов, несмотря на высокий КПД, возникают потери энергии, превращающиеся в теплоту и нагревающие его элементы. Абсолютные потери при этом достаточно велики, что приводит к значительному повышению температуры активной стали, меди и изоляции.

    Нагрев генераторов лимитируется нагревом изоляции обмоток статора и ротора. Установлено, что процесс разрушения изоляции, так называемого «старения», протекает пропорционально ее температуре.

   Температура изоляции зависит от двух факторов: температуры охлаждающей среды и нагрузки машины, определяющей это превышение. Для того чтобы температура генераторов во время их работы оставалась в допустимых пределах, необходим непрерывный отвод теплоты, который часто выполняется при помощи замкнутых водородных систем  охлаждения – газоохладителей. Газоохладители встраиваются в систему охлаждения турбогенераторов.

   Газоохладители выпускаются в четырех климатических исполнениях: О, У, УХЛ, Т. По категории размещения категория размещения - 3 или 4 по ГОСТ 15150.

Перечень изготавливаемых газоохладителей

Пример условного обозначения:

ГО-225/4554-Н-УХЛ4, где:

ГО - газоохладитель;

225 - тепловой поток, кВт;

4554 - расстояние между трубными решетками газоохладителя, мм;

Н - исполнение охладителя в зависимости от рода охлаждающей воды;

УХЛ - климатическое исполнение по ГОСТ 15150;

4 - категория размещения по ГОСТ 15150;
